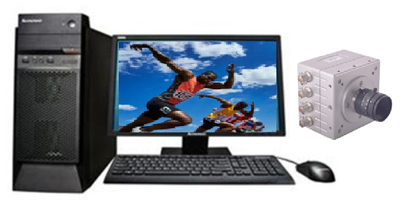

CXP图像摄影仪

　　针对多相机高速采集存储系列方案，汇众思壮提供基于PC机的稳定、高效存储软件解决方案可实时不丢帧的把图像数据保存下来。部署在工控机上的采集程序实时的把采集到的图像显示和存储。保存在存储单元中的试验数据可通过回放解析程序，查找到有用的试验数据，然后转存为本地的同样格式的流文件。

整个系统包含2个软件子系统，即图像采集与存储系统和回放解析系统。 子系统均部署在同一台工控机。

整个系统包含2个软件子系统，即图像采集与存储系统和回放解析系统。子系统均部署在同一台工控机。

1）、采集与存储子系统

主要完成单个或多个相机图像的采集、显示、实时存储。

其指标可达：

>  实时存储图像数据

>  可灵活控制高速相机输出信号的采集开始和停止、存储的开始和停止。

>  可灵活配置相机图像高度、宽度以及相机曝光模式、曝光值以及增益；

>  可灵活配置可采集卡图像高度、宽度、曝光模式、帧频、缓存、偏移量；

>  可灵活配置存储路径等参数。

采集的图像文件，按照一帧一帧的方式，保存成指定的流文件格式：

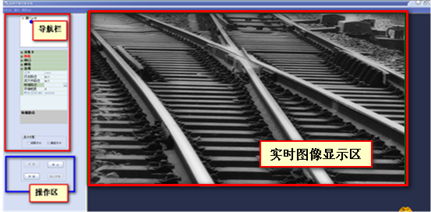

采集界面如下图所示：

2）、 回放解析系统

回放解析系统是事后处理系统，实现对采集存储软件存储的图像文件的回放功能。可实现：

>  支持多个存储的图像流文件的同步或异步播放；

>  支持流文件的图像可放大、缩小，可查看每个像素点的实际像素值，并能对流文件进行管理；

>  能以三种显示方式：图像、表格、曲线（单行或单列）进行图像文件显示；

>  支持显示任意位置任意区域图像的源码以及直方图、方差、统计图；支持任意选定区域内的亮度、对比度调整以及自动对比度、自动色阶等处理；

>  支持图像的漫游和任意局部显示；

>  支持图像显示位置标定功能和跳转定位功能；

>   支持将存储的图像文件中的任意起始位置转存为BMP、TIFF、JPG、AVI、Raw等格式文件。

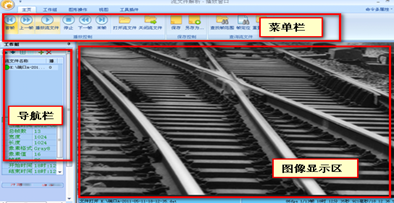

回放解析程序主界面如下：

3）、 支持的采集卡和相机
