设备名称
便携式高清视频工务线上设备检测系统
设备型号
Estrong-RCIVIL 2

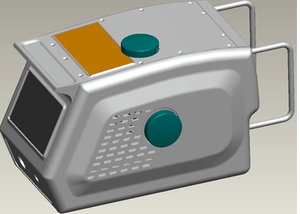

设备外观
设备功能
可持续在高速运行机车上高清拍摄工务线上轨面以及轨旁图像状态，并实时长时间连续存储图像数据，通过事后分析软件对线上设备出现焊缝拉开、轨面剥离掉块、扣件缺少、接头螺栓脱落、限界内有异物、翻浆冒泥等设备缺陷及病害进行自动识别和准确定位。
设备属性
相机路数
双目
相机分辨率
2048*1088
相机像元
5.5*5.5um
相机速度
200fps
相机调节
1路相机支持上下角度调节，
1路相机支持左右角度调节
设备重量
<1.5kg
设备体积
运行速度
0-160km/h
设备接口
支持加速度传感器接口，可获取车体速度和震动信息，并具备将车体的震动信息存入图像中实现图像数据与车体运动状态数据相融合；采样频率不低于600Hz 。
安装位置
普通机车驾驶室
数据显示
屏幕大小
5英寸一体式屏幕，
图像信息
通过显示屏实时浏览双相机画面或单独切换到任意相机画面
状态信息
通过显示屏实时查看设备运行状态:自检异常、相机掉线、磁盘空间警报
线路信息
通过显示屏进行线路选择。
数据存储
压缩存储
JPEG压缩，压缩比达20:1
存储容量
256GB-1TB
存储时长
长时间连续存储
存储警报
有
存储控制
手动/自动
存储触发控制
支持外部触发设备控制
存储接口
Mini sata
存储安装
便携式拆、装，随身携带
数据处理

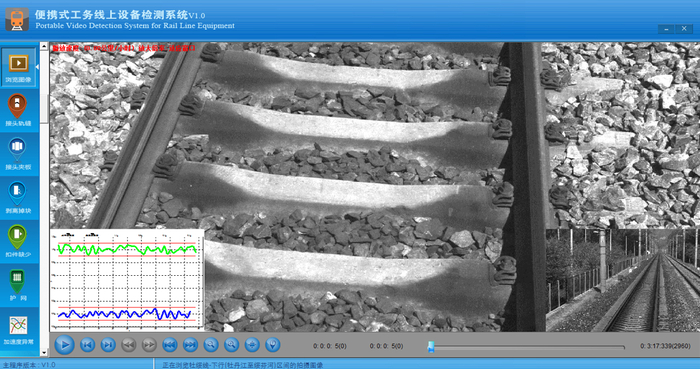

图像回放
支持多路相机数据同步或异步播放；
支持图像放大缩小、调整亮度、对比度；
支持显示图像直方图、方差
支持图像漫游和任意局部显示
支持位置标定和图像跳转功能
支持图像导存储为BMP、JPG、AVI等
支持同步解析加速度传感器信息
支持图像信息分段提取功能
对缺陷图片标识和说明功能，并能方便检索。
支持按杆号跳转检索功能。
支持对线路图像进行统计分析功能。
支持对线路杆号识别接口接入功能。
图像分析

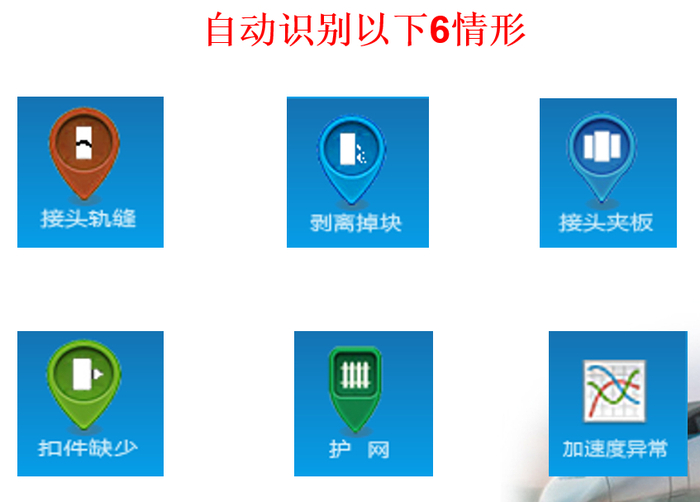

支持自动识别扣件缺少、夹板、接头轨缝、剥离掉块、加速度异常、护网异常以及轨道异物等。
支持对采集图像自动进行杆号识别。
图像导出
支持导出异常缺陷的Word和Excel格式报表
适应环境
环境温度
-20℃～45℃
海拔高度
≤2500m
湿 度
不大于95％
安装条件
便携式安装在普通机车驾驶室，拆除简单，携带方便。
支持云台
实现0-180°旋转，0-60°俯仰
同步误差
<0.1%
